MP2007 Sensoren
Beschreibung
Reed-Sensorschalter als Schließer oder Öffner, welche den Kontaktzustand bei Annäherung eines Magnetfeldes ändern. Diese Sensoren agieren als nicht rastende elektrische Schalter.Merkmale
- Hermetisch abgedichtet für lange Lebensdauer
- Kein Stromverbrauch im Stand-by
- Einsetzbar in Gleich- und Wechselstromschaltungen
- RoHS-konform
- Inklusive Montagezubehör
- IP65
- Schalt-/Rückschaltabstand bei Verwendung eines Betätigermagnets: 3,81 mm – 12,7 mm (0.15” – 0.5”)
Anwendung
- Türposition & Verriegelung
- Endschalter
- Durchfluss/Geschwindigkeit
- Home-Sicherheitssysteme
- Fußschalter
- Endschalter
Vorzugsvarianten
Zum Durchsuchen wischen
| Artikelnummer | Bestandsabfrage | Kontaktkonfiguration | Nennleistung Max. | Schaltspannung Max. | Schaltstrom Max. | Kontaktwiderstand Max. | Anschluss | Zeichnung | CAD |
|---|---|---|---|---|---|---|---|---|---|
|
MP200701 |
S.P.S.T.-N.O. |
10 W |
175 VAC / VDC |
0.5 A |
0.200 Ω |
24 AWG x 305 mm Leitungen |
|||
|
MP200702 |
S.P.S.T.-N.C. |
3 W |
30 VAC / VDC |
0.2 A |
0.100 Ω |
24 AWG x 305 mm Leitungen |
|||
|
MP200703 |
S.P.D.T.-C.O. |
3 W |
30 VAC / VDC |
0.2 A |
0.100 Ω |
24 AWG x 305 mm Leitungen |
Es liegt in der Verantwortung des Nutzers, die Eignung des Produkts zu bestimmen. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
*Betätigerlänge basierend auf dem Abstand vom Drehpunkt
Verwandte Produkte

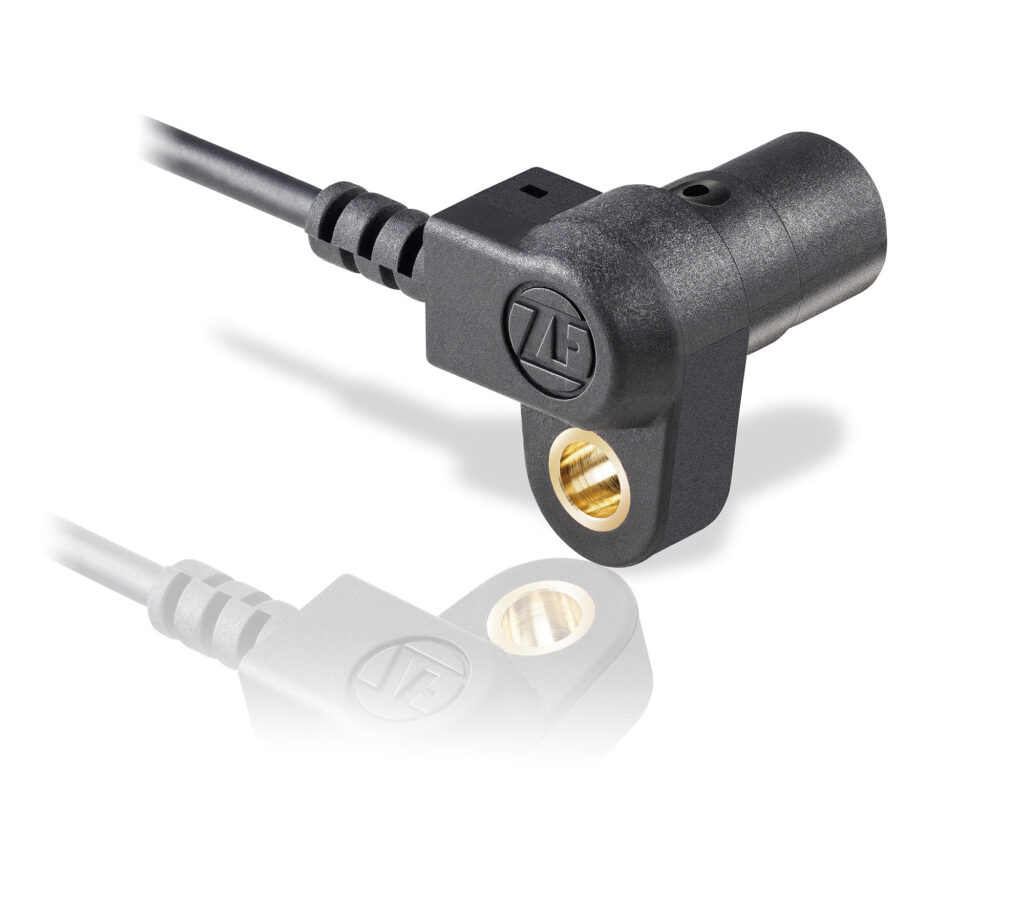

E-Bike Sensor
